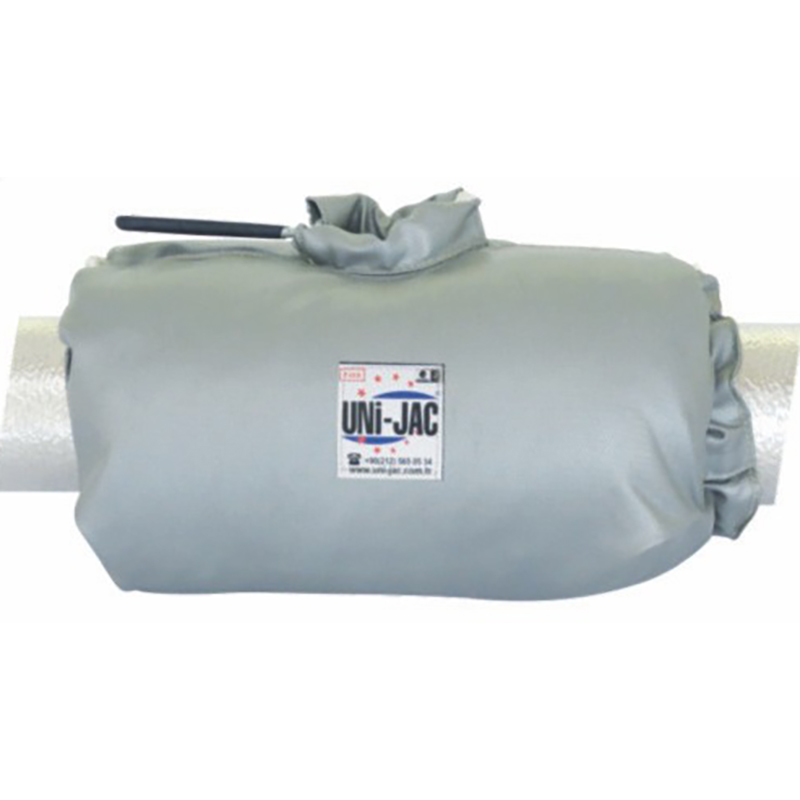

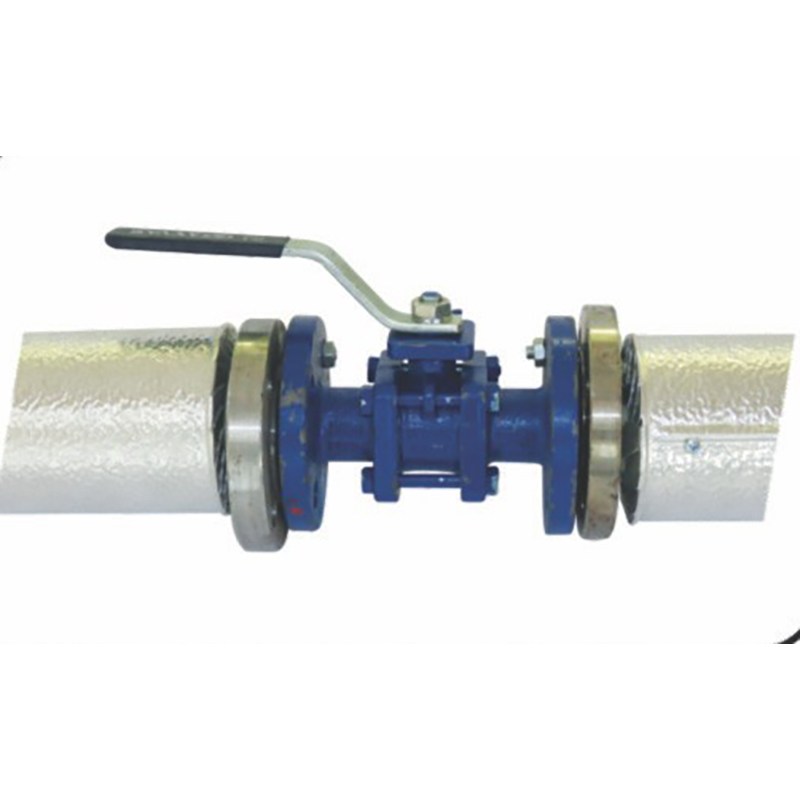

Izolacione obloge za kuglaste i leptir ventile
Uni-Jac Ventil Omotači: se koriste za minimizaciju gubitaka toplote u svim cevovodima gde dolazi do prenosa toplote (ventili, filteri, kompenzatori itd.).
Tipovi: Navojni (Threaded), Prirubnički (Flanged)
Povezivanje: Čičak traka (Velcro Tape), Prohromska kuka (Opc.) (SS Hook)
Konac za šivanje: Aramid, PTFE, Čelična žica (Opc.)
Unutrašnji sloj: Staklena vlakna premazana silikonom (Silicon Coated Glass Fiber Fabric Tmax260°C), Nepremazana karamelizovana staklena vlakna (Uncoated Caramelized Glass Fiber Fabric Tmax800°C), Keramička tkanina (Ceramic Cloth Tmax1260°C)
Izolacioni sloj: Kamena vuna (Rock Wool), Elastomerna guma (Elastomeric Rubber), Igličasta staklena vuna (Opc.) (Needled Glass Wool), Keramičko vlakno (Opc.) (Ceramic Fiber Blanket)
Spoljašnji sloj: Staklena vlakna premazana silikonom (Silicon Coated Glass Fiber Fabric Tmax260°C), Nepremazana karamelizovana staklena vlakna (Uncoated Caramelized Glass Fiber Fabric Tmax800°C), Keramička tkanina (Ceramic Cloth Tmax1260°C)

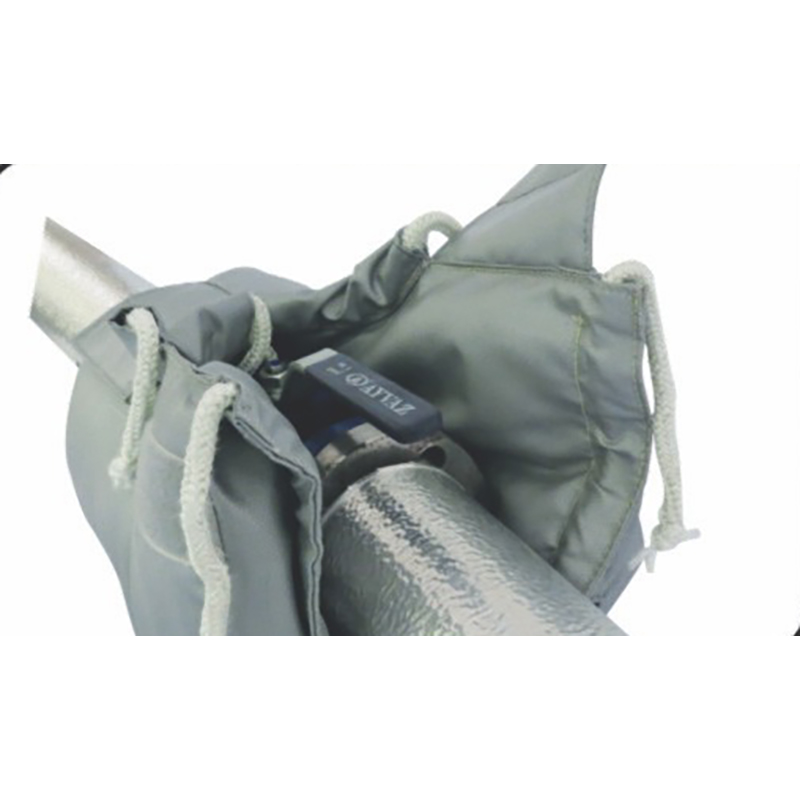

Kanapi za vezivanje: Staklena vlakna (Glass Fiber Rope), Prohromska žica (Opc.) (SS Wire)
Primena:
Grejne i rashladne linije, Parne linije, Linije za vruće ulje, Chilleri, Izmenjivači toplote, Otvorene parne instalacije, Mašinske sobe na brodovima

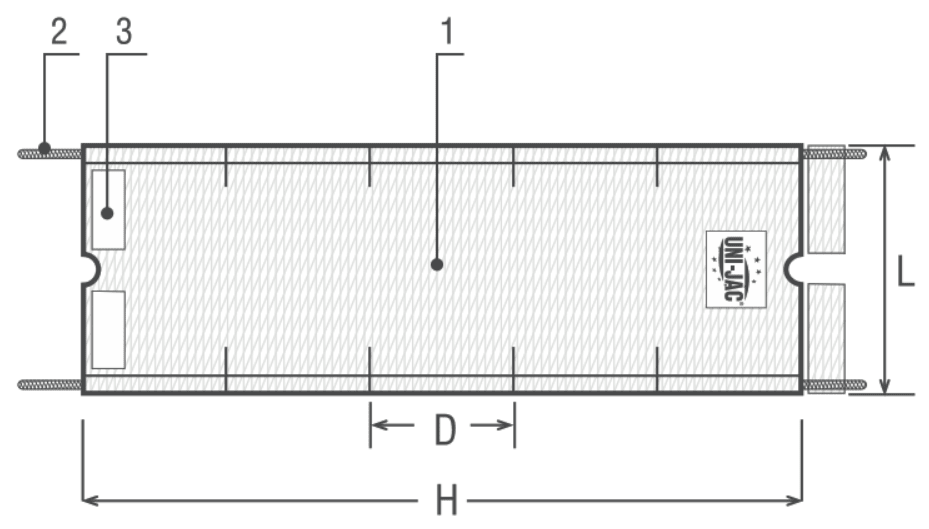

Tehnički Detalji
| Broj Dela | Naziv Dela | Svojstva | Materijal |
|---|---|---|---|
| 1 | Tkanina | Premazana Staklena Vlakna | Premazana Staklena Vlakna Tkanina |
| 2 | Uže | Staklena Vlakna Fitil | Staklena Vlakna Uže |
| 3 | Čičak Traka | 6.6 Monofil Kukica | 6.6 Monofil Kukica |
| Veličina Spoja | SFERNI VENTIL | LEPTIR VENTIL | ||||
|---|---|---|---|---|---|---|
| DN | H (mm) ± %1.4 | L (mm) ± %5 | D unutrašnji (mm) ± %1.4 | H (mm) ± %1.4 | L (mm) ± %5 | D spoljašnji (mm) ± %1.4 |
| DN15 | 330 | 400 | 430 | 300 | 500 | 380 |
| DN20 | 350 | 430 | 450 | 300 | 600 | 380 |
| DN25 | 360 | 450 | 460 | 300 | 650 | 400 |
| DN32 | 380 | 530 | 480 | 300 | 750 | 400 |
| DN40 | 400 | 540 | 500 | 300 | 880 | 400 |
| DN50 | 430 | 620 | 530 | 300 | 900 | 420 |
| DN65 | 500 | 700 | 600 | 320 | 1000 | 420 |
| DN80 | 500 | 720 | 600 | 320 | 1100 | 420 |
| DN100 | 550 | 800 | 650 | 320 | 1150 | 420 |
| DN125 | 600 | 900 | 700 | 320 | 1250 | 420 |
| DN150 | 550 | 1000 | 650 | 320 | 1300 | 420 |
| DN200 | 600 | 1170 | 700 | 350 | 1450 | 420 |
| DN250 | 600 | 1400 | 700 | 350 | 1650 | 420 |
Studija o Uštedi
| Podaci | Ventil | |||||
|---|---|---|---|---|---|---|
| DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | |
| Temperatura površine ventila (°C) | 175 | 175 | 175 | 175 | 175 | 175 |
| Temperatura okoline (°C) | 25 | 25 | 25 | 25 | 25 | 25 |
| Spoljni prečnik cevi (m) | 0.033 | 0.04 | 0.052 | 0.062 | 0.077 | 0.1 |
| Debljina izolacije (m) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Emisivitet | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 |
| Toplotna provodljivost (Watt / m °K) | 0.04 | 0.04 | 0.04 | 0.04 | 0.04 | 0.04 |
Gubitak toplote bez izolacije
| Gubitak toplote bez izolacije | Ventil | |||||
|---|---|---|---|---|---|---|
| DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | |
| Ur Gubitak zračenjem (Watt / m² °K) | 11,63 | 11,63 | 11,63 | 11,63 | 11,63 | 11,63 |
| Uc Gubitak konvekcijom (Watt / m² °K) | 9,443 | 8,999 | 8,428 | 8,065 | 7,640 | 7,157 |
| Q Ukupan gubitak (Watt / m) | 327,6 | 388,7 | 491,3 | 575,2 | 699,0 | 885,0 |
Gubitak toplote sa izolacijom
| Gubitak toplote sa izolacijom | Ventil | |||||
|---|---|---|---|---|---|---|
| DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | |
| Q Gubitak posle izolacije (Watt / m) | 34,52 | 38,97 | 46,44 | 52,58 | 61,68 | 75,51 |
| Ušteda energije (Watt / m) | 293,06 | 349,75 | 444,90 | 522,67 | 637,31 | 809,51 |
| Ekvivalentna dužina ventila (m) | 1 | 1 | 1 | 1 | 1 | 1 |
| Godišnji radni sati (sati) | 8760 | 8760 | 8760 | 8760 | 8760 | 8760 |
| Ukupna ušteda energije (kWh/god) | 2567,21 | 3063,79 | 3897,31 | 4578,56 | 5582,84 | 7091,33 |
| Ukupna ušteda energije (kcal/god) | 2207802,19 | 2634859,12 | 3351689,61 | 3937558,35 | 4801243,75 | 6098546,49 |
| Efikasnost kotla (%) | 0,85 | 0,85 | 0,85 | 0,85 | 0,85 | 0,85 |
| Potrošnja prirodnog gasa (kg/god) | 432,90 | 516,64 | 657,19 | 772,07 | 941,42 | 1195,79 |
| Cena prirodnog gasa (TL/m³) | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Ušteda po jedinici proizvoda (TL/god) | 216,45 | 258,32 | 328,60 | 386,04 | 470,71 | 597,90 |
| Trošak po jedinici proizvoda (TL) | 21,00 | 26,40 | 28,60 | 31,00 | 37,00 | 49,00 |
| Vreme povraćaja investicije (meseci) | 1,16 | 1,23 | 1,04 | 0,96 | 0,94 | 0,98 |
| Vreme povraćaja investicije (dani) | 35 dana | 37 dana | 31 dana | 29 dana | 28 dana | 30 dana |
